Altium Designer 19 - PCB Layout Bakır Alanı Hesaplama

-
Merhabalar,

Altium ile layout tasarımınızda oluşturduğunuz bakır alanlarını aşağıda anlatacağım metot ile inch kare biriminde Altium'a hesaplatabilirsiniz.

Bunun için öncelikle gerber oluşturun ve Altium'un CAMtastic.Cam dosyasının oluşturulmasını bekleyin. Burada, örneğin .gtl uzantılı top layer bakır alanı için bir hesap yapalım.

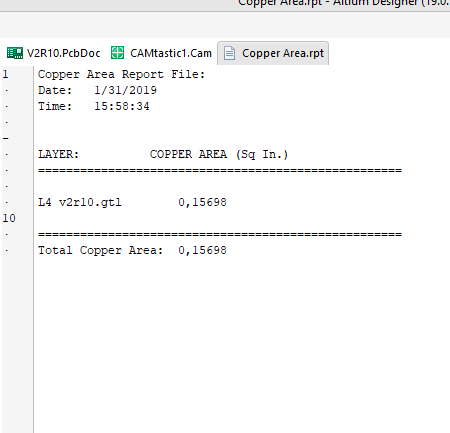

Tools\Calc. Copper Area seçilir. Mouse belirteci kareye dönüşür. Artık istediğiniz alan için seçim yapabilirsiniz. Seçiminiz bittikten sonra sağ tık yaparsanız otomatik olarak yeni bir log sayfası oluşturulup size inch kare cinsinden seçtiğiniz alanı Altium verecektir.
